МОДУЛЬНЫЕ ЛЕСТНИЦЫ

Пристенные лестницы ОримаПристенные лестницы

Пристенная лестница должна устанавливаться так, чтобы верхняя ступенька находилась на одном уровне от края карниза или другого выступа с точностью ± 100 мм. Тогда нижняя ступень должна быть на высоте около от 1000 до 1200 мм от земли. Верхние ножки лестницы крепятся как можно ближе к карнизу, желательно на уровне первого шага ступенек.

При использовании опорных трубок длиннее 600 мм, требуется дополнительное крепление к карнизу для верхних опорных трубок. Удаленность лестницы от стены может регулироваться от 200 до 1300мм с шагом 100мм.

Лестницы всегда крепятся к каркасным конструкциям, точки крепления в которых следует предусмотреть уже в ходе каркасных работ при строительстве дома.

Кровельные лестницы

От пристенной лестницы и люка на крыше должен быть безопасный проход к дымовой трубе и другим объектам обслуживания. Из модульных лестниц можно собрать безопасную и прочную лестницу для крыши, которую можно легко прикрепить к обрешетке крыши, используя специальные крепежные детали. Лестница должна быть всегда прочно закреплена на крыше.

Аварийные лестницы

Согласно части F2 строительных норм Финляндии RakMk, в частных домах должны иметься аварийные лестницы, если окна жилых комнат находятся на высоте более 3500 мм от поверхности земли.

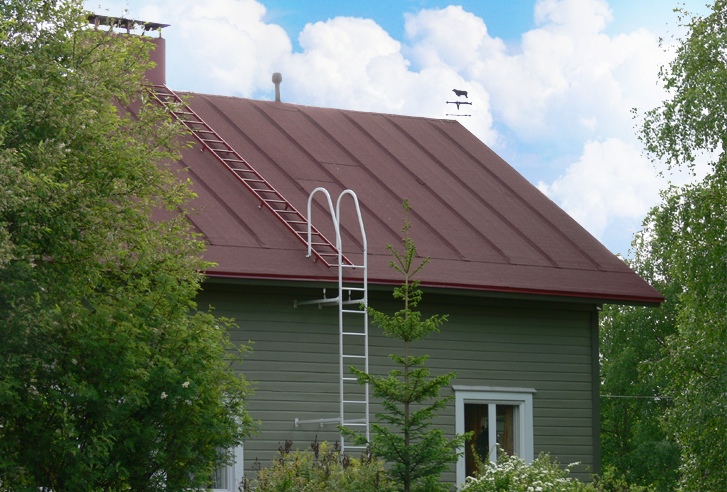

orima ledders

Модульная кровельная лестница без креплений и оснащения

Лестница на скат ORIMA
    Модульные лестницы поставляются в 7-ми длинах:
  • 3000 мм – в наличии на складе
  • 1500 мм, 1800 мм, 2400 мм, 2700 мм, 3600 мм, 4200 мм – под заказ

Комплекты для установки лестницы AS3 на скат c креплением к коньку:

Крепеж лестницы к кровле AS3:


шт.

Пластмассовая ножка
Пластмассовая ножка

10

Скоба крепления к коньку
Скоба крепления к коньку

2

Болт М8х35
Болт М8х35

12

Гайка М8
Гайка М8

12

Общий вес: 1,5 кг

Схема установки лестницы AS3 от конька

Схема установки

1 – Пластмассовая ножка (крепить к кровле через каждые 1,5 м)

2 – Скоба крепления к коньку

3 – Болт М8х35 + Гайка М8



Комплекты для установки лестницы AS3L в произвольном месте на скате:

Крепеж лестницы к кровле AS3L:


шт.

Металлическая ножка
Металлическая ножка

2

Специальный саморез
Кровельный саморез 4,5х35

4

Болт М8х40
Болт М8х40

2

Гайка М8
Гайка М8

4

Уплотнительная лента
Уплотнительная лента

0,25 м

Общий вес: 0,6 кг

Схема установки AS3L в произвольном месте на скате

Схема установки

1 – Металлическая ножка (крепить к кровле через каждые 5 м)

2 – Кровельный саморез 4,5х35

3 – Болт М8х40 + Гайка М8

4 – Уплотнительная лента

Расчет количества крепежей:

Кровельная лестница должна крепиться к обрешетке кровли с обоих концов, а также через каждые 5 м. Кроме того опоры (опорные пластиковые либо металлические ножки) должны быть установлены через каждые 1,5 м.

Пример для установки лестницы от конька:

Длина лестницы, м
Лестница на скат
Лестница на скат вместе с пристенной (есть комплект AS1, обеспечивающий крепление нижнего края скатной лестницы)
3
AS3 + AS3L
AS3
6
AS3 + AS3L
AS3 + AS3L
9
AS3 + 2 * AS3L
AS3 + 2 * AS3L

Пример для установки лестницы в произвольном месте на скате:

Длина лестницы, м
Лестница на скат
Лестница на скат вместе с пристенной (есть комплект AS1, обеспечивающий крепление нижнего края скатной лестницы)
3
3 * AS3L
2 * AS3L
4.5
4 * AS3L
3 * AS3L
7
6 * AS3L
5 * AS3L

Схема установки лестницы в комплекте AS2 на скате с креплением к фальцу

Схема установки

1 – Пластмассовая ножка (макс. расстояние между креплениями 1,5 м)

2 – Элемент крепления к фальцу (макс. расстояние между креплениями 5,0 м)

3 – Р-крепление

4 – Болт с фиксатором М8х35

5 – Гайка с фланцем М8

6 – Болт М8х25

7 – Болт М8х35

8 – Гайка М8



Модульные пристенные лестницы

Лестница пристенная ORIMA
    Модульные лестницы поставляются в 7-ми длинах:
  • 3000 мм – в наличии на складе
  • 1500 мм, 1800 мм, 2400 мм, 2700 мм, 3600 мм, 4200 мм – под заказ

Пристенные лестницы предназначены для безопасного подъема на кровлю.

Пристенную лестницу следует устанавливаться таким образом, чтобы ее верхняя ступенька располагалась на уровне карниза (+/- 100 мм). Нижняя ступенька должна находиться на высоте 1000-1200 мм от земли. Верхние опорные трубки следует крепить как можно ближе к карнизу, желательно на уровне верхней ступеньки.

При длине опорных трубок более 600 мм в области верхних опорных трубок требуется установить скобы крепления к карнизу. Лестницу можно располагать от стены на расстоянии 200-1300 мм с шагом 100 мм.

При установке на каркасных домах лестницу следует крепить только к стойкам каркаса. Место установки лестницы следует определить уже при возведении каркаса дома.

Пристенная лестница - комплект AS1

Крепеж лестницы к стене AS1 (80-100 см; 50-70 см):
шт.

Верхний дуговой поручень
Верхний дуговой поручень

2

Опорная ножка
Опорная ножка

4

Соединительная накладка
Соединительная накладка

8

Скоба крепления к карнизу
Скоба крепления к карнизу

2

L-образное крепление к кровле
L-образное крепление к кровле

2

U-образное крепление к лестнице на крышу
U-образное крепление к лестнице на крышу

2

Болт М8х16
Болт М8х16

12

Болт М8х40
Болт М8х40

10

Гайка М8
Гайка М8

22

Общий вес: 11,8 кг

Схема установки

Расстояние по вертикали между опорными ножками не более 3 метров.

Схема установки

1 – Верхний дуговой поручень

2 – Опорная ножка

3 – Соединительная накладка

4 – Скоба крепления к карнизу

5 – L-образное крепление к кровле

6 – U-образное крепление к лестнице на крышу

7 – Болт М8х16

8 – Болт М8х40

9 – Гайка М8



Пристенная лестница - комплект AS1 T



Крепеж лестницы к стене AS1 T:


шт.

Опора дугового поручня


2

Дуговой поручень


-

Соединительная накладка


4

Болт М8х35
М8х35

2

Болт М8х40
Болт М8х40

2

Болт М8х16
Болт М8х16

6

Гайка М8
Гайка М8

10

Схема установки

Расстояние по вертикали между опорными ножками не более 3 метров.

Схема установки

1 – Опора дугового поручня

2 – Дуговой поручень

3 – Соединительная накладка

4 – Болт М8х35 + Гайка М8

5 – Болт М8х40 + Гайка М8

6 – Болт М8х16 + Гайка М8

Стандартные цвета:

RR 29

красный
RR 29

RR 11

темно-зеленый
RR 11

RR 32

темно-коричневый
RR 32

RR 23

темно-серый
RR 23

RR 750

терракот
RR 750

RR 20

белый
RR 20

RR 33

черный
RR 33



Сборка модульной лестницы AS1 Скачать
Установка модульной лестницы на крыше AS3 Скачать
Установка модульной лестницы на фальцевую кровлю AS2 Скачать
Установка пристенной лестницы AS1 Скачать
