ПЕРЕХОДНЫЕ (КРЫШНЫЕ) МОСТИКИ

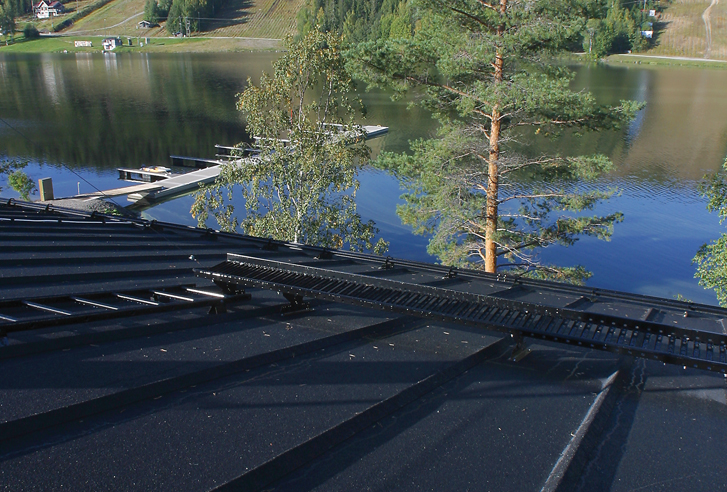

Переходные мостики (кровельные мостики) обеспечивают безопасное передвижение по кровле и препятствуют сходу снега. Мостики отличаются элегантным внешним видом, надежностью и простотой монтажа.
Особенности переходных мостиков:
- пропускают более 50% снега
- могут наращиваться в длину при помощи стыковочных элементов и дополнительных мостиков
- крепежные элементы находятся в пазах и не мешают перемещению по мостику
- максимальное расстояние между креплениями — 1,2 м
|
Комплект для установки мостика на композитную кровлю:
Рис. | Название | KS6 2,97 м
(SSTY), шт. | KS6 2,47 м
(SSTYL), шт. | KS6 1,21 м
(SSTYM), шт. |
| 1 | Элемент крепления к кровле | 4 | 3 | 2 |
| 2 | Кровельный мостик 2,97 м | 1 | | |
| | Кровельный мостик 2,47 м | | 1 | |
| | Кровельный мостик 1,21 м | | | 1 |
| 3 | Соединительная планка | 2 | 2 | 2 |
| 4 | Нижний фиксатор | 4 | 3 | 2 |
| 5 | Болт М8х16 | 22 | 18 | 14 |
| 6 | Гайка М8 | 22 | 18 | 14 |
| | Опора края мостика | | 1 | 1 |
| 7 | Шуруп 6х50 | 16 | 12 | 8 |
| 8 | Уплотнительная лента | 2,1 м | 1,6 м | 1,1 м |
Схема установки
Внимание!
- макс. расстояние между креплениями 1200 мм
- макс. расстояние от края мостика до крайнего крепления 15 см
- макс. угол наклона кровли 45°
- элемент крепления (1) закрепить к обрешетке под черепицей четырьмя шурупами 6х50 мм
Комплект для установки переходных мостиков на фальцевую кровлю:
| Комплект для установки мостика KS2: | | L=2.97 м, шт. | L=2.47 м, шт. | L=1.21 м, шт. | L=0.60 м, шт. |
Основание мостика | |
1
|
1
|
1
|
1
|
Соединительная планка | |
2
|
2
|
2
|
2
|
Нижний фиксатор KS1 | |
4
|
3
|
2
|
2
|
Элемент крепления к кровле | |
4
|
3
|
2
|
2
|
Саморез 7х50 | |
8
|
6
|
4
|
4
|
Уплотнительная прокладка | |
8
|
6
|
4
|
4
|
Болт М8х16 | |
22
|
18
|
14
|
14
|
Гайка М8 | |
22
|
18
|
14
|
14
|
|
Общий вес: 22,2 кг
Схема установки:
 |
1 – Основание мостика 2 – Соединительная планка 3 – Нижний фиксатор KS1 4 – Элемент крепления к кровле 5 – Саморез 7х50 6 – Уплотнительная прокладка 7 – Болт М8х16 + Гайка М8 |
Стандартные цвета:
красный
RR 29 |
темно-зеленый
RR 11 |
темно-коричневый
RR 32 |
темно-серый
RR 23 |
терракот
RR 750 |
белый
RR 20 |
черный
RR 33 | |
Элементы безопасности
