Финляндская система элементов безопасности на крыше



Продукция ОримаКомпания ORIMA-TUOTE Oy является ведущим производителем систем обеспечения безопасности на крыше и систем водостока в Скандинавии и странах Евросоюза.

Лестницы для крыши, пристенные и пожарные лестницы, снегоуловители и переходные мостики обеспечивают безопасное передвижение по кровле, препятствуют сходу снега и отличаются элегантным внешним видом, надежностью и простотой монтажа. Разнообразие расцветок ограничено только Вашим воображением.

Продукция - качественная классическая система безопасности на крыше, которая специально создана для регионов с неблагоприятным климатом. Горячеоцинкованная сталь, толщиной 2-6 мм, из которой выполнены все элементы системы, с обеих сторон покрыты полимерным покрытием. Система отличается высокой механической прочностью, отвечает всем стандартам качества и простая в установке.

Благодаря современной технологии CAD/CAM, появилась возможность изготавливать арматуру без сварных соединений, за счёт чего продукция приобрела гладкий и приятный внешний вид. Новейшая порошковая окраска полиэстерными красками отшлифовывает поверхность и приближает продукцию к цвету крыши. Продукция Orima отличается от традиционной арматуры также своей лёгкостью.

Сильными сторонами компании являются опыт и знание ньюансов обработки тонколистовой стали, а также гибкость как в производстве, так и в поставке. Благодаря станкам с управлением CAD/CAM, индивидуальные решения возможны для всех заказчиков. Мир и конструкции крыш изменяются, и мы изменяемся вместе с ними.

Новые конструкции испытываются как в собственной лаборатории, так и в независимых государственных исследовательских организациях. ORIMA-TUOTE Oy является единственным финским производителем продукции по обеспечению безопасности на крыше, которая после бесчисленного количества проведённых официальных испытаний получила сертификат и типовое одобрение в Финляндии, Швеции и Норвегии. Это служит доказательством надёжности и проверенности продукции.

Системы безопасности на кровле соответствует ГОСТ 23118-99, СНиП II-23-81

Сертификат УкрСЕПРО UA.1.090.0271626-12



ORIMA ® - БЕЗОПАСНО, НАДЕЖНО, ДОЛГОВЕЧНО

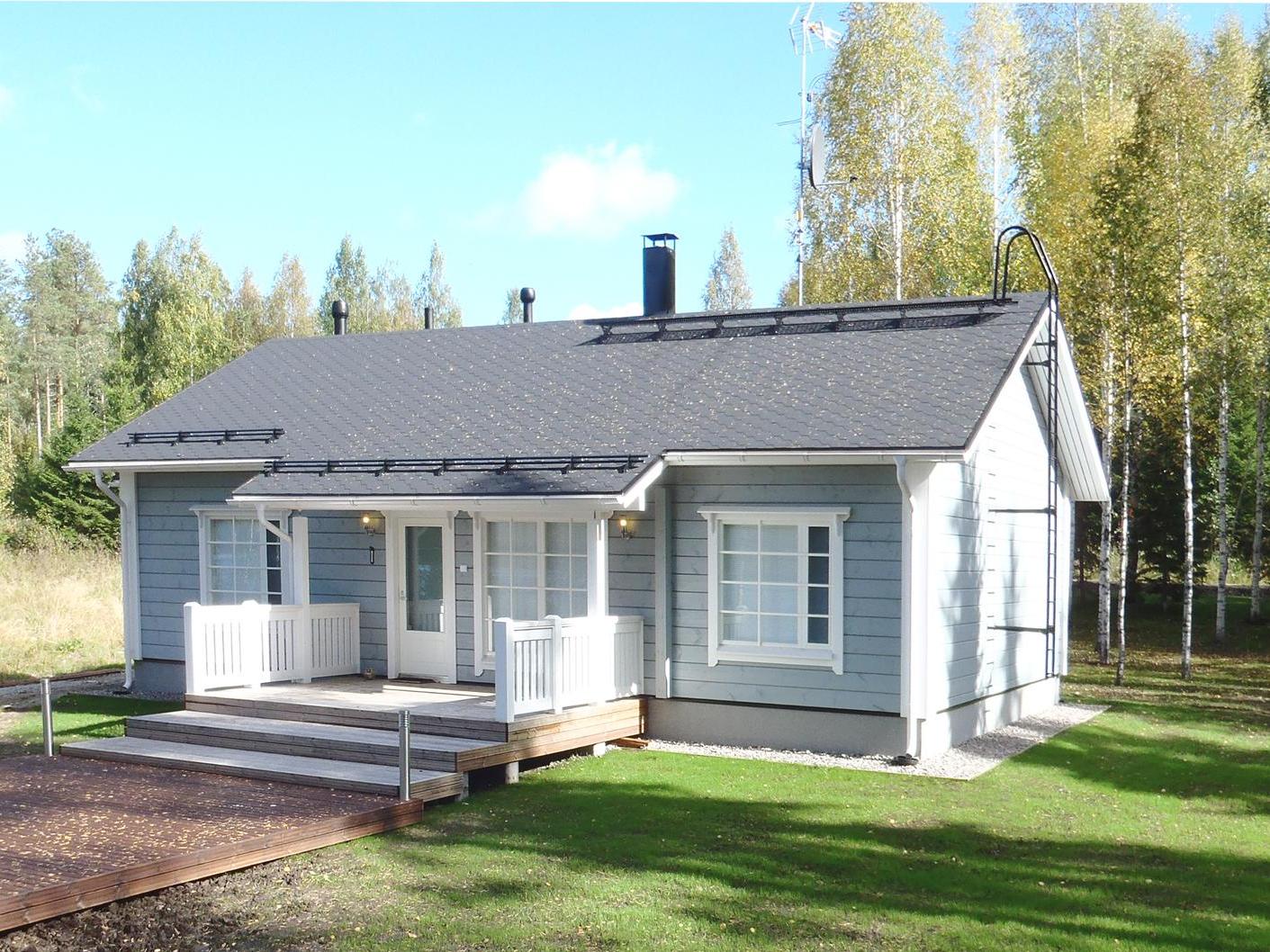

 orima log-house 71



ORIMA ® - СНЕГОЗАДЕРЖАТЕЛИ



Трубчатый снегозадержатель

Проходы под краем наклонных крыш рекомендуется защищать от падающего снега снегозадержателями. Также можно защищать растения и другую собственность. Трубчатые снегозадержатели "Orima" можно заказать в соответствии с материалом кровли, наклоном и длиной ската. Овальная форма устанавливаемых плашмя трубок снегозадержателя обеспечивает прочную конструкцию. снегозадержатели "Orima" испытаны и сертифицированы.

    • максимальное расстояние между креплениями 1.2 м
    • горячее цинкование или горячее цинкование и порошковая окраска
    • овальная форма трубки более прочная, чем круглая
ГОСТ 23118-99, СНиП II-23-81

Комплектация трубчатого снегозадержателя типа LE1 длиной 3м, пример.



Сетевые снегозадержатели

Сетевые снегозадержатели "Orima" подходят особенно для высоких городских крыш. Они эффективно предотвращают падение даже маленьких кусочков льда. Высота сетевого снегозадержателя "Orima" 150 мм, стандартная длина 1,25 м и 2,5 м. Снегозадержатель может быть удлинен за счет другого снегозадержателя или стыковочного узла.
  • когда необходима особо эффективная защита от падения снега
  • максимальное расстояние между креплениями 1,2 м
  • горячее цинкование или горячее цинкование и порошковая окраска

ГОСТ 23118-99, СНиП II-23-81


Таблица расстояний между снегозадержателями

На длинных скатах может потребоваться установка нескольких снегозадержателей. В данной таблице указано допустимое удаление одного снегозадержателя от другого по длине ската, рассчитанное по основному значению снеговой нагрузки. Источник: SS 831335

Пример:
Наклон крыши 1:3 = 18°, снеговая нагрузка 2 кН/м2, максимальная длина ската на один ряд снегозадержателей 9,7 м.

Наклон
крыши
Снеговая нагрузка кН/м2
11,522,534
604030242015
10°36241815129,1
14°271813118,96,7
18°19139,77,76,44,8
23°149,16,95,54,63,4
27°117,45,54,43,72,8
33°106,85,14,13,42,5
38°127,85,94,73,92,9
42°149,37,05,64,73,5
45°17118,36,75,64,2
50°251713108,56,3
55°533627211813

Нарушение требований приводит к печальным последствиям! Видео-доказательство.

Крепления снегозадержателей и мостиков на крыше



ORIMA ® - ЛЕСТНИЦЫ МОДУЛЬНЫЕ

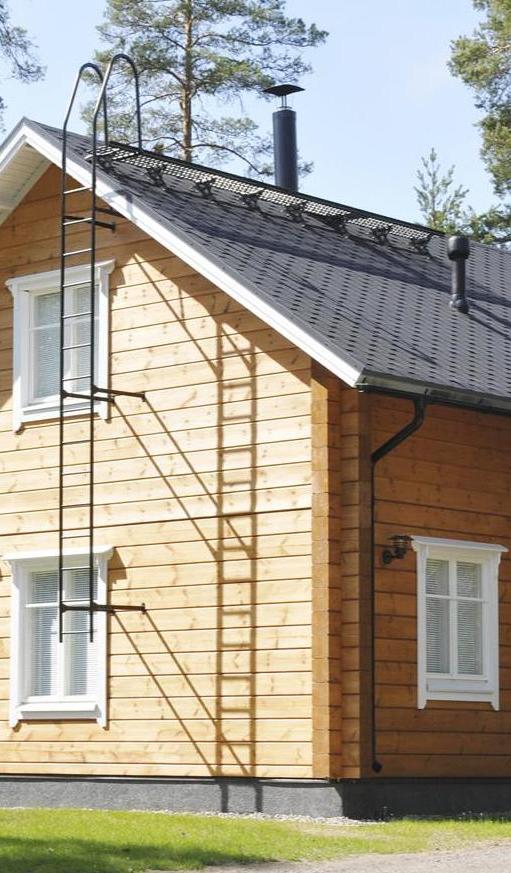

orima log-house 12Пристенные лестницы

Пристенная лестница должна устанавливаться так, чтобы верхняя ступенька находилась на одном уровне от края карниза или другого выступа с точностью ± 100 мм. Тогда нижняя ступень должна быть на высоте около от 1000 до 1200 мм от земли. Верхние ножки лестницы крепятся как можно ближе к карнизу, желательно на уровне первого шага ступенек.

При использовании опорных трубок длиннее 600 мм, требуется дополнительное крепление к карнизу для верхних опорных трубок. Удаленность лестницы от стены может регулироваться от 200 до 1300мм с шагом 100мм.

Лестницы всегда крепятся к каркасным конструкциям, точки крепления в которых следует предусмотреть уже в ходе каркасных работ при строительстве дома.



Кровельные лестницы

От пристенной лестницы и люка на крыше должен быть безопасный проход к дымовой трубе и другим объектам обслуживания. Из модульных лестниц "ORIMA" можно собрать безопасную и прочную лестницу для крыши, которую можно легко прикрепить к обрешетке крыши, используя специальные крепежные детали. Лестница должна быть всегда прочно закреплена на крыше.



Аварийные лестницы

Согласно части F2 строительных норм RakMk, в частных домах должны иметься аварийные лестницы, если окна жилых комнат находятся на высоте более 3500 мм от поверхности земли.






"Крыльцо" на крыше

Регулируемые широкие ступеньки позволяют легко ходить по устанавливаемой на крыше лестнице "Орима" данной модели. Офактуренная поверхность ступенек гарантирует надежное сцепление ноги и в плохую погоду. Лучше всего такое "крыльцо" подходит для наклона крыши от 8° до 25°, но запаса регулировки хватит и до 45°.

Лестница для крыши

Кровельная лестница

Изготовленная без сварки, кровельная лестница обеспечивает прочный и надежный проход по крутой крыше. Лестница с трубчатыми ступеньками лучше всего подходит для наклонов более 25°. Лестница ложится на окате по всей длине и поэтому как можно меньше нагружает кровлю.

Ступень для черепичной крыши





Ступень для черепичной крыши

Ступеньки особенно подходят для составления лестницы на крыше из бетонных черепиц. Легкий дизайн позволяет ступенькам "растворяться" на фоне крыши, особенно когда они имеют порошковую окраску под цвет крыши. Ступеньки легко установить и на готовую обрешетку черепиц.





ORIMA ® - МОСТИКИ ДЛЯ КРЫШИ


Кровельный мостик

Пропускает более 50 % снега, поэтому передвижение по мостику безопасно даже в экстремальных условиях. Стандартная ширина мостика составляет 350 мм, стандартная длина 1210,2470 и 2965 мм. Для кровельного мостка "Orima" имеются также перила для повышения безопасности. Стандартная высота перил 1100 мм.

Для перехода вдоль ската на пологих крышах (менее 8%) вместо кровельной лестницы можно использовать кровельный мостик. Из кровельных мостиков можно собрать также разные рабочие площадки и ступеньки.

  • превосходная снегопропускаемость
  • максимальное расстояние между креплениями 1,2 м
  • удлинение за счет стыковочных элементов или дополнительных мостиков
  • горячее цинкование или горячее цинкование и порошковая окраска
  • при необходимости перила
  • кронштейн крепится в пазах, избегая выступа головок болтов
  • стандартные цвета: коричневый, черный, темно-серый и красный

ГОСТ 23118-99, СНиП II-23-81


Комплектация и установка переходного мостика, пример.

Стандартные цвета:

RR 29

красный
RR 29

RR 11

темно-зеленый
RR 11

RR 32

темно-коричневый
RR 32

RR 23

темно-серый
RR 23

RR 750

терракот
RR 750

RR 20

белый
RR 20

RR 33

черный
RR 33
